Kytkinpaneeli Purelux Flash Panel Controller Gen2

Purelux Flash Panel Controller Gen2 on Pureluxin Flash Gen2 -sarjan varoitusvalopaneeleille tarkoitettu kytkinpaneeli, jonka avulla valoja voidaan operoida helposti suoraan ajoneuvon ohjaamosta käsin. Kytkinpaneeli mahdollistaa varoitusvalon käynnistämisen ja sammuttamisen sekä toimintatilan vaihtamisen. Lisäksi siitä löytyy omat pikavalintapainikkeet R65-hyväksytylle varoitusvalolle ja sen yö- ja päivätilojen säätöön, liikenteenohjaukseen tarkoitetulle suuntavalolle sekä nk. ajotilalle, jossa varoitusvalopaneeli palaa tasaisesti ilman vilkkua.

Flash Panel Controller Gen2 tekee varoitusvalon toimintatilan valinnasta käsittämättömän helppoa: kun varoituspaneelin valo kytketään päälle, voidaan sisällä oleva kytkinpaneeli asettaa mallintamaan varoitusvalossa sillä hetkellä käytössä olevaa vilkkutoimintoa. Kun varoitusvalon toimintatilaa vaihdetaan, vaihtuu se myös kytkinpaneelissa. Näin sopivan toimintatilan valitseminen käy helposti. Kun sopiva vilkkutoiminto on löytynyt, voidaan kytkinpaneelin valo kytkeä pois, jolloin se ei häiritse kuljettajaa ajon aikana. Itse varoitusvalo jää toki silti palamaan. Tämän ominaisuuden ansiosta kuljettajan ei tarvitse keskeyttää työskentelyä ja nousta ajoneuvosta nähdäkseen, mikä toiminto on käytössä, saatika koskea kytkentöihin toimintatilan vaihtamiseksi.

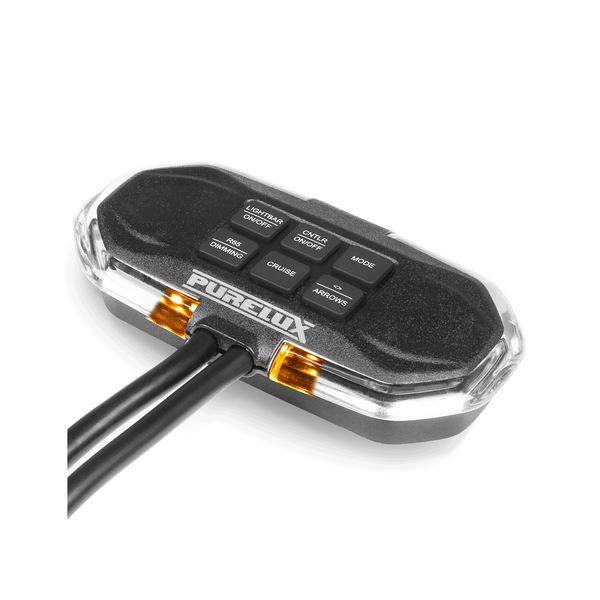

Superkätevässä Flash Panel Controllerissa on omat painikkeet kaikille oleellisille toiminnoille: On/Off-painikkeet sekä varoitusvalolle että kytkinpaneelille, Mode-painike, josta varoitusvalon toimintatilaa voidaan vaihtaa, suuntavalo-painike, josta voidaan aktivoida suuntavalo joko oikealle tai vasemmalle, ajotilapainike, josta valo voidaan asettaa palamaan tasaisesti ilman vilkkua (Cruise) sekä oma painike R65-hyväksytylle varoitusvalolle ja sen kirkkaudensäädölle (50%/100%). Kontrollerista lähtee varoitusvalolle suora johto, jossa on erilliset johtimet virralle, maadoitukselle sekä toimintatilojen ohjaamiselle. Kytkinpaneelin oma virtajohto on 250 cm pitkä, joten kytkentä onnistuu suurempaankin ajoneuvoon. Pienikokoisen Flash Panel Controllerin takapuolella on magneetti, jonka avulla se voidaan kiinnittää mihin tahansa metallipintaan. Mukana toimitetaan myös magneettinen asennustausta, jonka avulla kytkinpaneeli voidaan porata kiinni käytännössä mihin tahansa kohtaan ajoneuvossa. Kahden vuoden (24 kk) takuu!

Yhteensopivat Pureluxin Flash -paneelit löydät alta

• Purelux Flash Panel 600 Gen2
• Purelux Flash Panel 800 Gen2
• Purelux Flash Panel 1000 Gen2
• Purelux Flash Panel 1200 Gen2
• Purelux Flash Panel 1400 Gen2
• Purelux Flash Panel 1800 Gen2

Toimitussisältö

• Purelux Flash Panel Controller Gen2
• Magneettinen asennustausta
• Ruuvit asennustaustan kiinnitykseen
• Asennusohje (FI/EN/SV/NO/DK)

Tekniset tiedot

• Tuote: Purelux Flash Panel Controller Gen2
• Käyttötarkoitus: Flash Panel Gen2 -varoitusvalojen etäohjaus
• Käyttöjännite: 10-36V
• Maksimivirta:
• Liitin: Suorat johdot, ei liitintä
• Virtajohdon pituus: 250 cm
• Kytkentäkaapelin pituus: 50 cm
• Mitat: 120 x 60 x 10 mm (Pituus x Leveys x Syvyys)
• IP-luokitus: IP69K
• Hyväksynnät: EMC: ECE R10, R65 Class 2, CISPR25 Class 5
• Takuu: 24 kk

Pikaopas

Kytkentä

Kytke sekä kytkinpaneelin virtajohto että valolle menevä johto erikseen. Yhdistä kaikki samanväriset johdot toisiinsa kytkin- ja varoituspaneelista. Yhdistä kytkinpaneelin punainen johto virtaan ja musta johto maahan. Synkronoi kytkinpaneeli ja varoitusvalo vilkkumaan samaan aikaan liittämällä kytkinpaneelin ja kunkin synkronoitavan valaisimen keltainen johto toisiinsa. Kun johdot on kytketty, paina MODE-kytkin pohjaan n. 10 sekunniksi, jonka jälkeen varoitusvalo ja kytkinpaneeli vilkkuvat kytkeytyvät vilkkumaan samaan aikaan.

• Punainen: Virta (+)
• Musta: Maadoitus (-)
• Keltainen: Varoitusvalotoiminnot + synkronointi
• Sininen: Varoitusvalo #1 (R65) / Yötila
• Valkoinen: Tasainen valo
• Vihreä: Liikenteen ohjaus vasen/oikea (kytketään majakkapaneelin ruskeaan johtoon)

Valmistajan kytkentäohjeen löydät painamalla tästä (avautuu uuteen ikkunaan).
