Kytkinpaneeli Purelux Multi-switch Dashboard Controller, 4-painiketta, 10-30V

Purelux Multi-Switch Dashboard Controller on erittäin monipuolinen ja kätevä kytkinpaneeli neljän eri sähkölaitteen (valojen, majakoiden, moottorin puhaltimen tai vaikka penkinlämmittimen) ohjaukseen. Kytkinpaneelin avulla voidaan esim. työkoneessa ohjata etu-, taka- ja sivutyövaloja sekä majakkaa erikseen, ja kaikkien valojen kytkimet ovat kätevästi samassa paikassa. Valot voidaan sytyttää ja sammuttaa yksitellen, minkä lisäksi keskeltä löytyvällä kytkimellä saadaan kaikki paneelin taakse asennetut laitteet sammumaan yhtä aikaa. Kaikki kytkinpaneeliin kytketyt valot (ja muutkin laitteet) saadaan palamaan joko tasaisena (eli napista päälle ja uudella klikkauksella pois päältä), hetkellisesti (valo palaa kun nappi pidetään pohjassa) tai vilkkuvana.

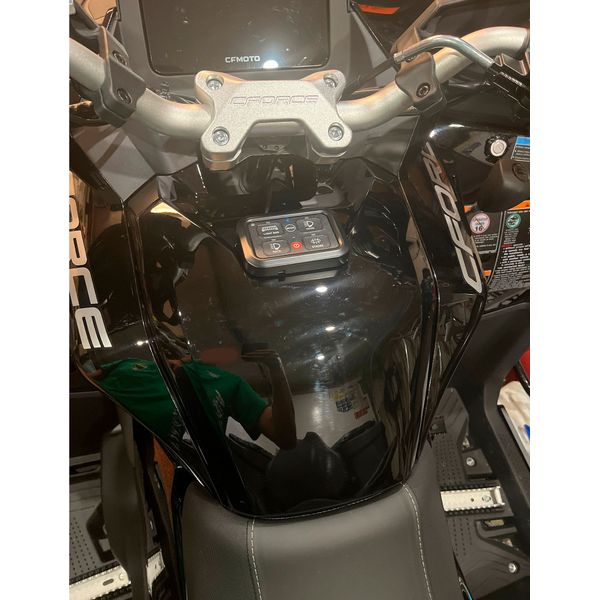

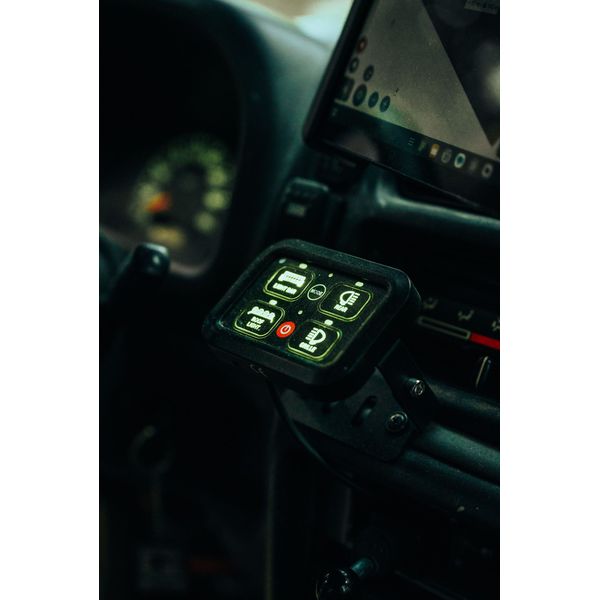

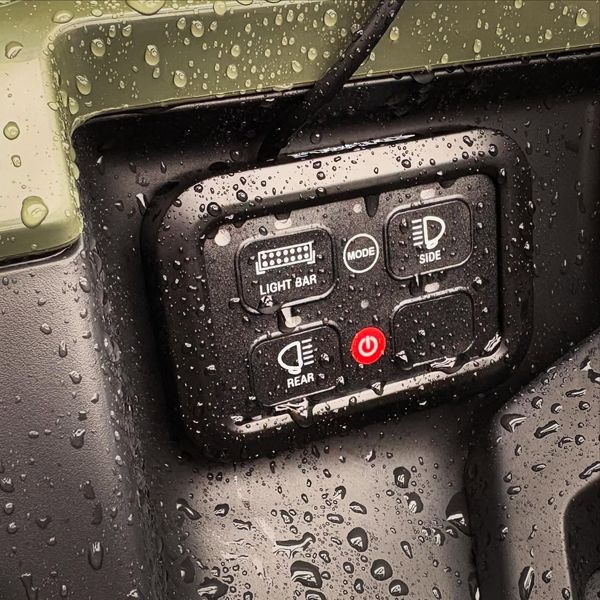

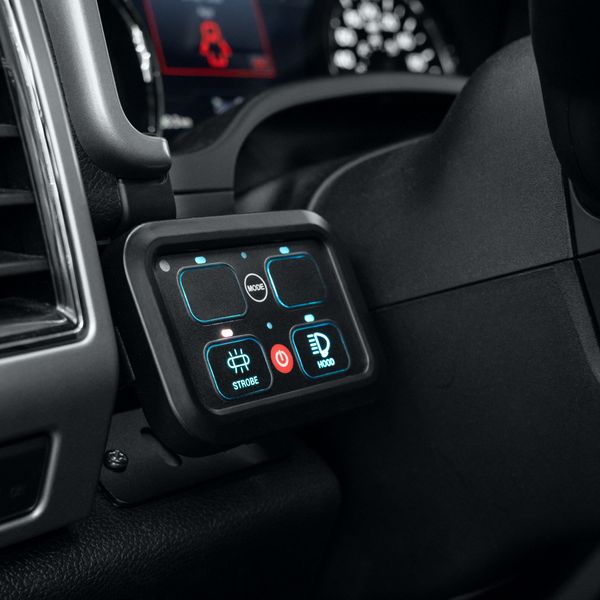

Kytkinpaneelissa on automaattisesti ympäristön kirkkauden mukaan säätyvä RGB-taustavalo, joka voidaan myös sammuttaa painamalla "Mode"-kytkintä kerran. Mukana toimitetaan yhteensä 45 erilaista kuvatarraa sekä viisi mustaa, itse leikattavaa tarraa kytkimien merkkaukseen. Näin jokaiselle eri laitteelle tai valolle tarkoitettu kytkin voidaan merkitä sekaantumisen estämiseksi. Kytkimessä oleva symboli loistaa taustavalon ansiosta selkeästi myös pimeällä.

Kytkinpaneelista kaikki sen taakse kytketyt valot saadaan palamaan joko tasaisena, hetkellisesti (painamalla nappia pohjassa) tai vilkkuvana. Toimintoa voidaan vaihtaa painamalla paneelin keskellä olevaa Mode-painiketta nopeasti kaksi kertaa, jonka jälkeen kytkimen yläpuoliset led-indikaattorit alkavat vilkkumaan. Tämän jälkeen paina kytkintä, jonka toiminnan haluat muuttaa. Näin esimerkiksi erillistä vilkkurelettä ei tarvita, jotta valot saadaan vilkkumaan! Lisäksi paneeli on varustettu kätevällä muistitoiminnolla, eli se sytyttää valot samassa tilassa, joka oli käytössä ennen virtojen sammuttamista.

HUOM! Kytkinpaneelin virrankesto on 480W @12V ja 960W @24V. Yhtä aikaa päällä olevien sähkölaitteiden teho saa olla siis yhteensä 480W (tai 960W). Piiri 1 kestää maksimissaan 30A virran, piiri 2 maksimissaan 20A virran, piiri 3 maksimissaan 10A virran ja piiri 4 maksimissaan 5A virran. Jokaiselle piirille on ohjainboksissa omat sulakkeensa.

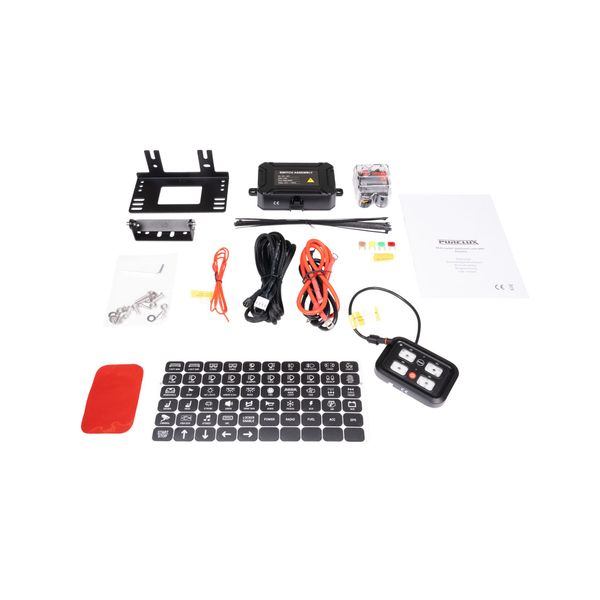

Toimitussisältö

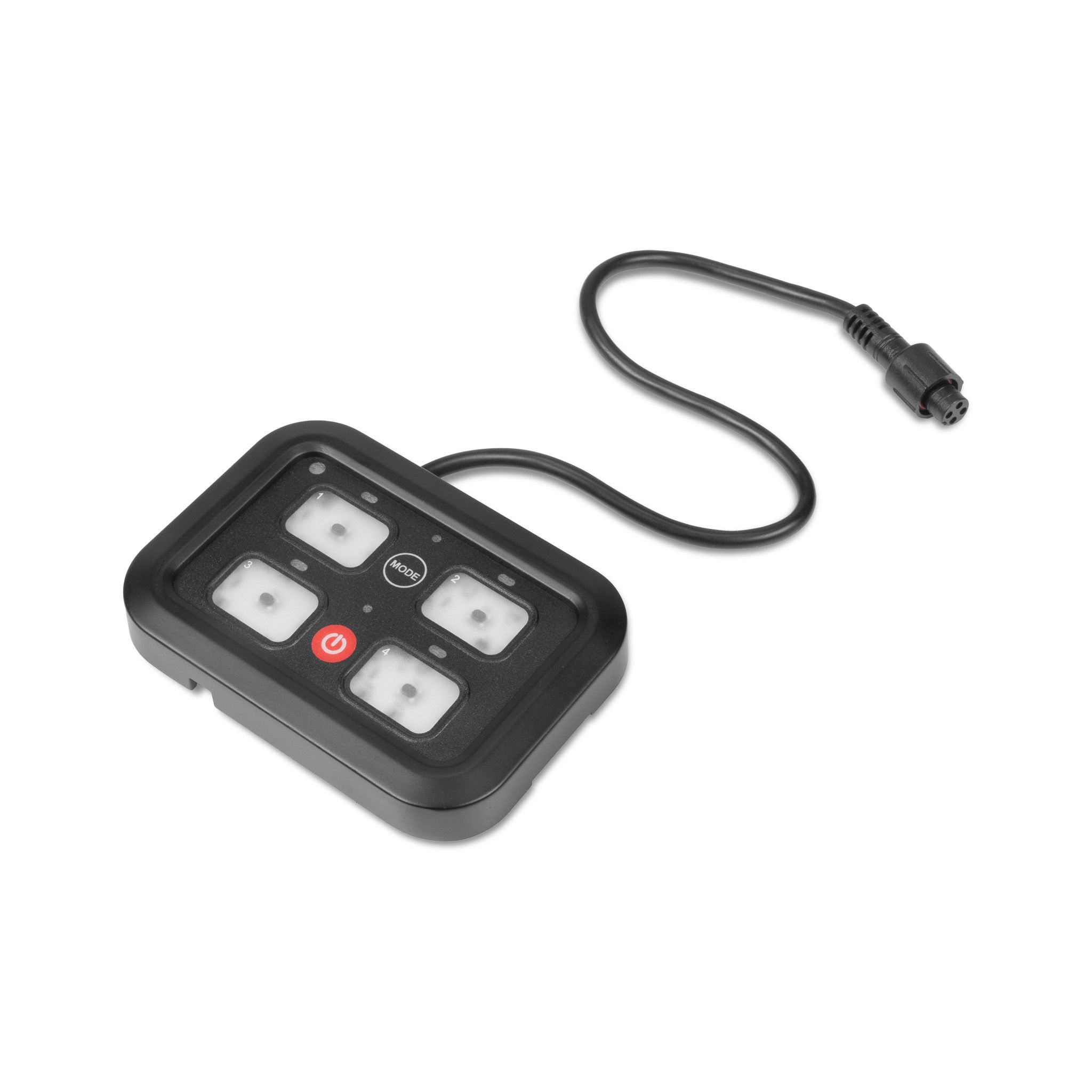

• Kytkinpaneeli (4 kytkintä)
• Sulakerasia
• Vikavirtasuoja (40A)
• 4-napainen kaapeli
• 2-napainen kaapeli
• Virtakaapeli
• 2 erilaista kiinnitysrautaa kytkinpaneelille
• Sulakerasian kiinnitysrauta
• 50 merkintätarraa painikkeiden merkitsemiseen
• Ruuvisarja
• Nippusiteitä
• Käyttöohje

Tekniset tiedot

• Tuote: Kytkinpaneeli Purelux Multi-Switch Dashboard Controller, 10-30V
• Käyttötarkoitus: 4 sähkölaitteen käyttäminen samasta kytkinpaneelista
• Mahdollistaa esim. lisävalojen, sivu- ja takatyövalojen sekä majakkapaneelin käyttämisen erikseen
• Käyttöjännite: 10-30 V
• Tehonkesto: 480W @ 12V, 960W @ 24V
• Maksimivirta: 40 A
• Mukana 50 merkintätarraa
• IP-luokinta: IP65
• Käyttölämpötila: -40 - +105°C
• Hyväksynnät: CE-merkitty
• Muuta: Paneelissa muistitoiminto
• Takuu: 12 kk

Kytkentäohje

Virta: Liitä päävirtakaapeli (Punainen) ajoneuvon akusta tai muusta kiinteästä virtapisteestä vikavirtasuojaan, ja vikavirtasuojasta sulakerasiaan punaisella merkittyyn kiinnityspisteeseen. Liitä maadoituskaapelin (Musta) toinen pää esim. ajoneuvon runkoon tai muuhun kiinteään maadoituspisteeseen, ja toinen pää sulakerasiassa olevaan mustalla merkittyyn maadoituspisteeseen.

Kytkinpaneelin liittäminen: Liitä mukana toimitettavan 4-napaisen johdon toinen pää kytkinpaneeliin ja toinen pää sulakerasiassa olevaan merkittyyn pistokkeeseen.

Herätevirta: Sulakerasialle voidaan ottaa herätevirta halutun käyttötavan mukaan: mikäli kytkimen taakse asennettavien laitteiden ei haluta toimivan ilman, että ajoneuvo on käynnissä, kannattaa herätevirtajohto liittää esimerkiksi tupakansytyttimeen tai virtalukon pohjaan. Mikäli taas
halutaan, että paneeliin liitettyjä laitteita (valot yms.) voidaan käyttää myös ajoneuvon ollessa sammutettuna, kannattaa herätevirta liittää suoraan esimerkiksi auton akun positiiviseen napaan tai muuhun kiinteään virtapaikkaan. Liitä 2-napainen herätevirtakaapelin pistoke sulakerasiaan.

Huom! Sulakkeen vieressä oleva punainen led-indikaattori ilmoittaa, jos sulake on palanut.

Valojen (tai muiden sähkölaitteiden) liittäminen: Liitä halutut valot sulakerasiasta löytyviin lähtöihin 1-4. Huomioi kunkin piirin suurin mahdollinen virta, ja liitä kytkettävä laite sopivan tehoiseen virtalähtöön.

Valostoren vinkki: Mikäli valojen/laitteiden teho ylittää ohjaimen maksimitehon (480W @12V, 960W @24V), voidaan ohjaimella ohjata myös relettä, jolloin valojen (tai osan valoista) tarvitsema virta kulkee releen/relejohtosarjan kautta, ja ainoastaan herätevirta tulee ohjaimesta. Tällöin valon virtajohdon sijaan ohjaimelta tulevaan lähtöön (1-8) kytketäänkin ainoastaan releen/relejohtosarjan herätejohto.

Tällä tavoin voidaan osa valoista kytkeä oman relejohtosarjan taakse. Tällöin valojen virta kulkee releen kautta, eivätkä nämä vaadi ohjaimelta virtaa ja ohjain ohjaa ainoastaan releen herätettä..

Kytkinpaneelin lisäominaisuudet - kytkimet voidaan jatkuvan virran lisäksi ohjelmoida toimimaan kertaluontoisena välähdyspainikkeena tai jatkuvana vilkkuvana strobo-toimintona: Vaihtaaksesi toimintatilaa, seuraa näitä ohjeita: Vaihe 1: Käynnistä kytkintäpaneeli. Vaihe 2: Paina “Mode”- painiketta kaksi kertaa nopeasti ja kytkimien yläpuoliset LED-indikaattorit alkavat vilkkumaan. Vaihe 3: Paina kytkintä jonka toiminnan haluat muuttaa. Vaihe 4: Testaa toiminta. Jos toimintatila ei muuttunut, käynnistä kytkinpaneeli uudestaan ja toista kohdat 1-3.
