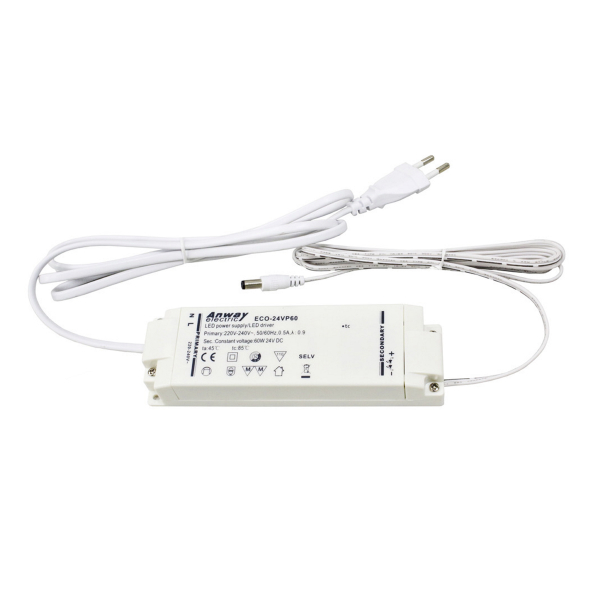

Pistorasiamuuntaja Airam Linear-sarjalle, 24V

Airam Linear on muunneltava led-profiilisarja, jolla yksilöllisen led-valaistuksen rakentaminen onnistuu vaivattomasti. Sarjaan on saatavilla 4 eri mittaista (ja tehoista) valoprofiilia, virtalähteet, liitos- ja jatkopalat sekä erilaiset kytkimet, jolloin jokaiseen kohteeseen voidaan rakentaa juuri siihen sopiva valaistus. Katso tarkemmat tiedot valaisinten tuotesivulta: led-profiili 3000K ja led-profiili 4000K.

Muuntaja soveltuu suoraan asennettavaksi Airam Linear-sarjan valaisinten ja oheistarvikkeiden kanssa yhteen.

Tekniset tiedot

• Mikä: Airam Linear-sarjan pistorasiamuuntaja
• Jännite: 24V
• Yhteensopivat liittimet Linear-sarjaan
• Tehot:
  • 35 W, 24V
  • 55 W, 24V
  • 75 W, 24V

Virtalähteen ja muuntajan mitoitus

Led-nauhan tai valaisimien virtalähteen / muuntajan valinta ja sopivan tehon laskeminen on yksinkertainen toimenpide. Ensiksi tarkistetaan, toimivatko led-nauha tai valaisimet 12 V vai 24 V jännitteessä, ja valitaan tämän mukaan 12 tai 24 V muuntaja / virtalähde.

Tämän jälkeen lasketaan nauhan tai valaisimien yhteensä vaatima teho (W) ja lisätään vähintään 10% "varmuusvara" (jottei virtalähde toimi jatkuvasti 100% teholla). Yhtälöstä saadaan lukema (esim. 30W). Muuntajan tehon tulee olla suurempi, kuin laskennasta saatu teho (W). Liian suuresta muuntajasta ei ole haittaa, mutta tällöin samaan muuntajaan voidaan lisätä haluttaessa myöhemmin lisääkin valoja.

Led-nauhoissa teho ilmoitetaan yleensä watteina per metri, esim. 4.8 W/m tai 14.4 W/m. Näissä yksi metri led-nauhaa on teholtaan siis 4.8W tai 14.4W. Mikäli tarkoituksena on asentaa 4 metriä 4.8 W/m tehoista led-nauhaa, on nauhan vaatima teho 4 x 4.8 = 19.2 W. Mikäli nauhoja asennetaan useampi pätkä saman muuntajan taakse, lasketaan nauhojen pituus yhteen.

Valaisimissa virrankulutus ilmoitetaan yleensä tehona (watteina, W). Mikäli virtalähteseen tai muuntajaan kytketään useita valaisimia, lasketaan näiden tarvitsema teho yhteen. Esim. 3 kpl 7W valaisimia on teholtaan 21W.

Esimerkki: Keittiön välitilaan halutaan asentaa 2 kolmen metrin pätkää 4.8 W/m tehoista led-nauhaa, ja lisäksi kattoon halutaan kolme kappaletta 7W tehoista spottivalaisinta. Kaikki valaisimet toimivat 12V virrassa ja ne halutaan kytkeä saman muuntajan taakse. Lasketaan sopiva muuntajan teho:

• Led-nauhojen teho on: 2 (kpl) x 3 m x 4.8 W/m = 2 x 3 x 4.8 = 28.8 W
• Spottivalaisinten teho on 3 x 7 W = 21 W
• Nauhojen ja spottien yhteisteho on 28.8 W + 21 W = 49.8 W
• Lisätään 10% "varmuusvara" = 49.8W x 1.1 = 54.78 W
• Valitun muuntajan tulee olla teholtaan vähintään 54.8 W, eli esim. 60W muuntaja riittää

Laskentakaavat

• Teho (W) = käyttöjännite (V) x virtamäärä (A)
  • esim. 12V x 2A = 24W
• Virtamäärä (A): Teho (W) / käyttöjännite (V)
  • esim. 200W / 12V = 16.6A
• Käyttöjännite (V): Teho (W) / virtamäärä (A)
  • esim. 144W / 6A = 24V
