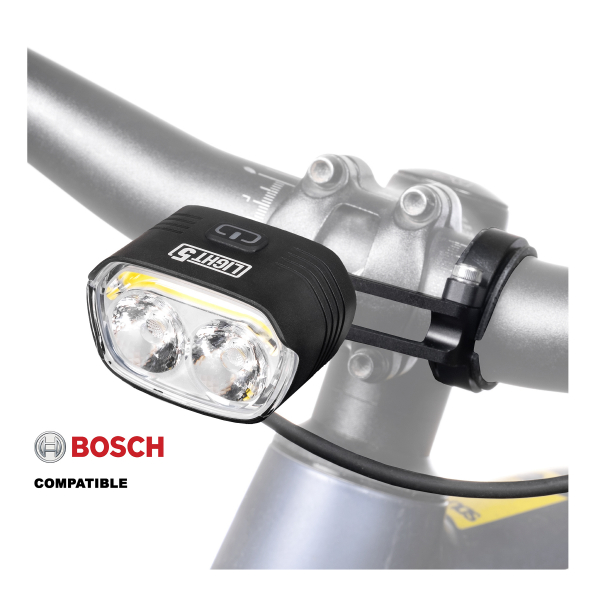

Sähköpyörän valo Light5 EB2000, Bosch, 2000 lm

HUOM! Boschin Performance Line CX Gen4-moottoriin löytyy kaksi vaihtoehtoa, normaali CX Gen4 sekä CX Gen4 Smart Systems. Mikäli pyörässä on Smart Systems-ohjainjärjestelmä, valitse tämä vaihtoehto.

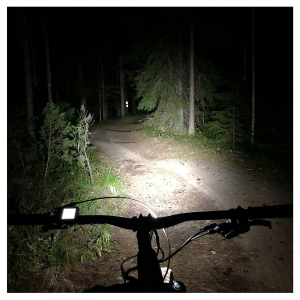

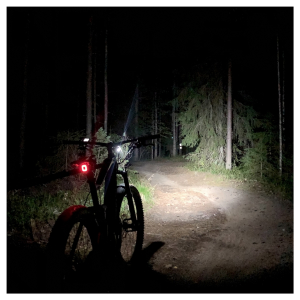

Light5 EB2000 Bosch on 2000 lumenin valotehon tarjoava, suoraan sähköpyörän akusta virtansa ottava valaisin Bosch-moottorilla varustettuihin sähköpyöriin. EB2000:sen tarjoama 2000 lm valoteho kiilaa sähköpyöriin tarkoitettujen valojen tehokkaimpaan kastiin. Yhdistettynä kolmeen eri valotehoon sekä leveästi ja pitkälle valaisevaan valokeilaan, on EB2000:nen parhaimmillaan vauhdikkaassa metsäajossa, alamäissä ja muissa nopeatempoisissa, suurta valotehoa vaativissa ajotilanteissa. Toki pienempien tehotilojensa ansiosta valotehoa saadaan laskettua, jolloin lamppu toimii loistavasti myös tieliikenteessä esim. koulu- ja työmatkapyöräilyssä.

Kolmen perustehon lisäksi EB2000:sta löytyy automaattisesti toimiva, erittäin tyylikäs "päiväajovalo". Valaisin vaihtaa valotilan ajovaloilta päiväajovalolle automaattisesti esim. valaistulle kadulle siirryttäessä, ja vastaavasti pimeällä pätkällä lamppu palauttaa tehon ajovalo-tilaan. Kolmella tehotilalla saadaan valoteho säädettyä aina tilanteeseen sopivaksi, jolloin rauhallisessa ajossa pienempi valoteho kuluttaa vähemmän akkua, ja nopeampitempoisessa menossa taas valoteho voidaan nostaa näkyvyyden parantamiseksi. Pienikokoinen valaisin saadaan asennettua huomaamattomasti ja tyylikkäästi pyörään kuin pyörään, eivätkä valaisimen paino tai koko rajoita pyörän ominaisuuksia tai käyttöä.

Mukana toimitettava kiinnike tuo valaisimen tangon keskelle, jolloin valo saadaan suunnattua suoraan eteenpäin. Sama kiinnike sopii mukana toimitettavien sovitepalojen ansiosta sekä 32, että 35 mm tangoille. Rungosta lähtevän n. 20 cm pituisen virtajohdon päässä on pikaliitin, joka yhdistyy mallikohtaiseen virtajohtoon. Näin samaa valaisinta voidaan käyttää useassakin pyörässä, ja esim. säilytykseen jätettäessä valaisin voidaan irroittaa pyörästä helposti ilman, että virtajohtoa tarvitsee pujotella irti moottorista. Kestävä alumiinirunko yhdistettynä iskunkestävään polykarbonaattilinssiin turvaavat valaisimen kestävyyden rankassakin menossa, ja IPX6-suojausluokitus varmistaa, ettei valaisin kärsi kosteissakaan olosuhteissa.

6-12 V käyttöjännitteen ansiosta valaisin soveltuu kaikille yleisimmille sähköpyörämalleille, ja valmistajalta löytyy suoraan mallikohtaiset liittimet sisältävät virtajohdot Boschin, Brosen ja Yamahan moottoreille. Shimanon moottoreissa kytkentä tapahtuu kytkemällä pelkät johdon plus- ja miinuspäät moottoriin, joten Shimano-johto sopii kaikkiin muihinkin moottoreihin, joissa johdot kytketään suoraan moottoriin.

HUOM! Saatavilla myös muille yleisimmille moottoreille: EB2000 Shimano, EB2000 Brose ja EB2000 Yamaha.

HUOM! Saatavilla myös pienempitehoinen, EB1000-malli: Light5 EB1000, Bosch.

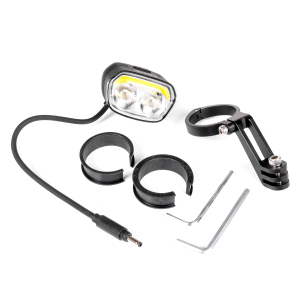

Toimitussisältö (Pelkkä etuvalo)

• Light5 EB2000 Bosch -sähköpyörän valo

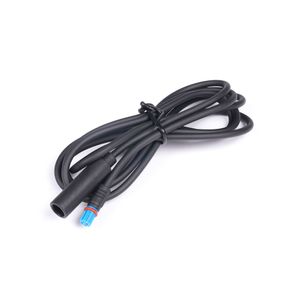

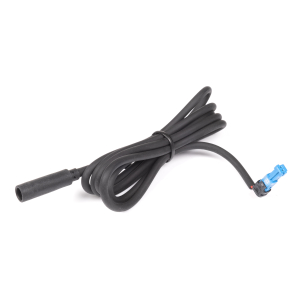

• Bosch-moottoriin sopiva virtajohto, 1150 mm
• Tankokiinnike
• Sovitinkappaleet 32 ja 35 mm tangoille
• Kuusiokoloavain (2 kpl)
• Käyttöohjeet (EN, FI, SE, NO)

Toimitussisältö (Etuvalo + Light5 Blib takavalo)

• Kuten yllä, mutta lisäksi
• Light5 Blib takavalo

Tekniset tiedot

• Merkki ja malli: Light5 EB2000 Bosch
• Käyttötarkoitus: Sähköpyörän valaisin
• Valmistajan ilmoittama valoteho: 2000 lm
  • Valostoren mittaama: 1995 lm
• Valostoren mittaama kantama: 285 m @ 0.25 lux / 142 m @ 1 lux
• Virtalähde: sähköpyörän akku
• Käyttöjännite: 6-12 V
• Valostoren mittaama ottoteho: 21.7 W (12V), 11.9 W (6 V)
• Valostoren mittaama värilämpötila: 6380K
• Toimintatilojen määrä: 4 + 2 vilkkua
• Materiaali: Alumiini
• Mitat: 51.2 x 33.5 x 52 mm
• Paino: 91 g (sis. kiinnitysjalan)
• IP-luokitus: IPX6
• Takuu: 12 kk
• Maahantuoja: Handshake.fi

Tehotilat (Valmistajan ilmoittamat)

• High: 2000 lm
• Med: 800 lm
• Low: 200 lm
• Daylight: 20 lm

Maksimitehot eri virtamäärillä

Testiemme mukaan Light5 EB2000 toimii myös suurimmassa osassa moottoreista, joissa moottorin antama nimellisvirtamäärä on alle 21.7 W. Tällöin valon maksimiteho pienenee suhteessa moottorin antamaan virtamäärään alla olevan taulukon mukaisesti. Kannattaa myös huomata, että moottori, jonka ilmoitetaan antavan valolle 17 W tehon (12V, 1.5A), saattaakin antaa esim. 12.2V ja 1.6A, eli 19.5 W, jolloin valoteho luonnollisesti kasvaa.

HUOM! Gen4 moottorin tarjoama maksimivirta on n. 18W, eli valoteho sillä on on n. 1800 lumenea.

Pikaopas

Suosittelemme, että valaisin asennetaan pyörään ammattilaisen toimesta. Lampun asennus voi vaikuttaa sähköpyörän takuun voimassaoloon. Joissain pyörämalleissa moottorin valolle tarkoitettu virtapistoke tulee aktivoida käyttöön erikseen valtuutetussa huollossa (esim. Bosch). Kysy valmistajalta tai maahantuojalta lisätietoja.

HUOM! Alla opastettu Gen4-moottoria koskeva valon ohjelmiston mukauttaminen ei ole sama, kuin pyörässä olevan virtapistokkeen aktivointi.

Asennus: Mikäli mahdollista, pujota virtajohto pyörän etuosasta moottorille rungon sisällä. Mikäli tämä ei ole mahdollista, voi johdon vetää myös rungon ulkopuolella. Tällöin tulee varmistaa, ettei johto pääse tarttumaan mihinkään ulkoiseen. Kytke virtajohdon toinen, moottorikohtaisen liittimen sisältävä, pää moottorin lampulle tarkoitettuun virtaliittimeen (varmista oikea, mallikohtainen liitin maahantuojalta tai valtuutetusta huollosta). Kiinnitä valaisin tankoon mukana toimitettavalla kiinnikkeellä, ja kytke virtajohdon toinen pää valaisimesta lähtevään johtoon.

Gen 4-moottorissa valon ohjelmisto on mukautettava sähköpyörän järjestelmään ensimmäisellä käyttökerralla seuraavien ohjeiden mukaisesti:

1. Asenna valo ohjaustangon telineeseen, ja kytke virtakaapeli sähköpyörän moottoriin.
2. Kytke sähköpyörän virta päälle niin, että ohjainyksikön näyttöön syttyy valo.
3. Paina ja pidä pohjassa samanaikaisesti valon virtapainiketta ja sähköpyörän ohjainyksikön "+" nappia
4. Pidä molemmat painikkeet painettuna kunnes valo syttyy. Vapauta ohjainyksikön painike, mutta pidä valon virtapainike painettuna kunnes valo sammuu.
5. Kun valo on sammunut, vapauta valon virtapainike.
6. Valo on nyt mukautettu sähköpyörän järjestelmään. Voit käyttää valoa sähköpyörän ohjainyksikön "+" painikkeesta tai valon virtapainikkeesta

• Performance CX Gen 4: Bosch Performance CX Gen4-moottorissa etuvalon johto kytketään liitinpaneelin alareunassa olevista kolmesta samanlaisesta, rinnakkain olevasta liittimestä keskimmäiseen. Joissain moottoreissa on tehtaalla valmiiksi asennettu virtajohto etuvalolle, jolloin tilalle voidaan vaihtaa Light5:sen kaapeli tai vaihtoehtoisesti valaisin liitetään paikoillaan valmiina olevaa johtoa käyttäen (johdon ja valon välinen liitos tulee tällöin tehdä itse).
• Performance CX Gen 3: Bosch Performance CX Gen3-moottorissa etuvalon johto kytketään moottorin yläreunassa olevista neljästä liittimestä vasemmanpuoleiseen.

Käyttö: Valaisin syttyy automaattisesti daylight-tilaan, kun pyörään kytketään virta. Valaisin säätää valotilan (päiväajovalo tai ajovalo) automaattisesti ympäröivän valaistuksen mukaan. Valaisin voidaan sytyttää ja sammuttaa painamalla virtanappia kerran. Lamppu sammuu automattisesti, mikäli sähköpyörä on pysähdyksissä 2 minuutin ajan.

Tehotilojen vaihto tapahtuu painamalla virtakytkin pohjaan valon palaessa, jolloin valaisin selaa tehotiloja läpi. Vapauta kytkin, kun haluttu tehotila on aktiivinen. Vilkkutilat saa aktivoitua tuplaklikkaamalla virtakatkaisijaa, jolloin vilkkutilojen välillä voidaan vaihtaa pitämällä kytkintä pohjassa. Takaisin normaalitiloihin päästään tuplaklikkaamalla kytkintä uudelleen.

Käyttöohjeen löydät myös täältä: Light5 EB1000 ja EB2000 -käyttöohje (PDF).

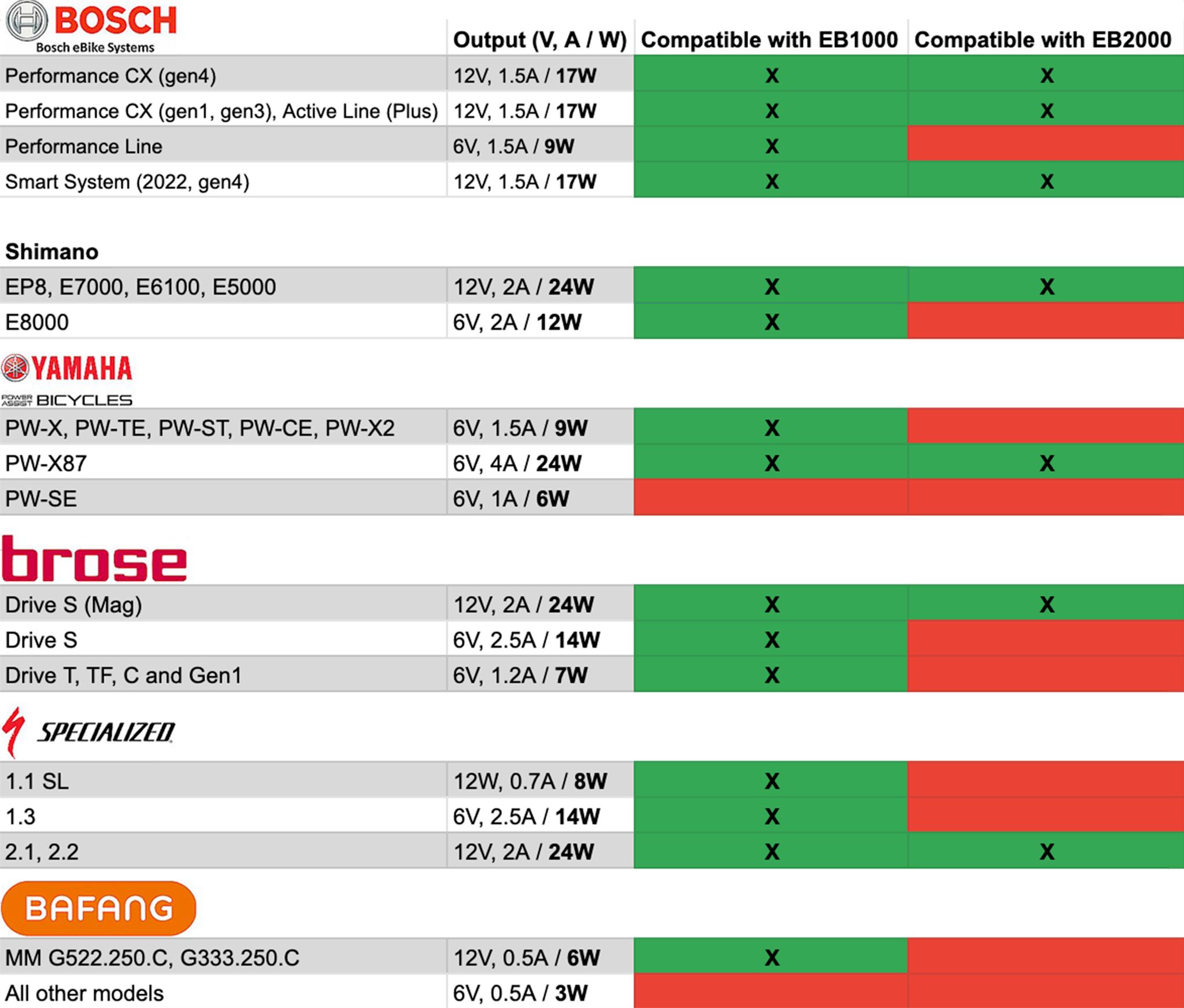

Yhteensopivat moottorit

Tarkka listaus kaikista yhteensopivista moottoreista löytyy täältä: Light5 yhteensopivuuslista.
