XBB Dongle kytkentä, kun valon teho > 180W

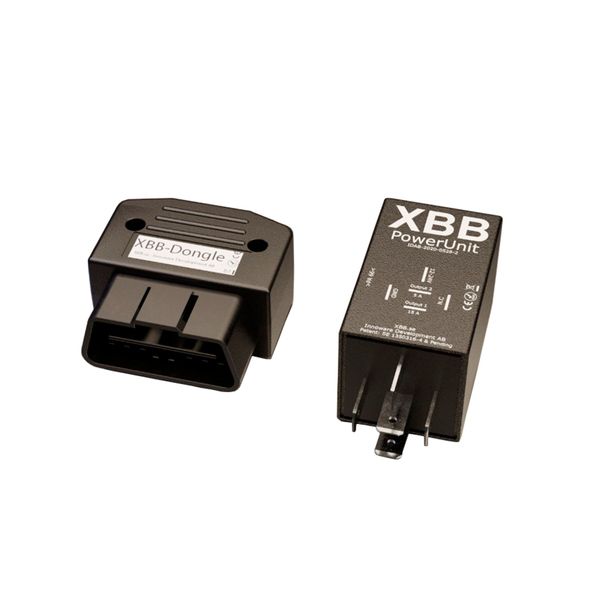

XBB OBD Dongle & PowerUnit on innovatiivinen, CAN-väylystä langattomasti herätteen ottava rele + ohjainlaiteyhdistelmä jolla lisävalot saadaan asennettua useimpiin sellaisiinkin autoihin, joissa heräte joudutaan ottamaan CAN-väylästä. Dongle mahdollistaa erittäin helpon asennuksen, eikä monesti hankalaa CAN-väylän johtoihin tehtävää kytkentää enää tarvita vaan heräte saadaan napattua auton OBD-portista. Ainoa miinuspuoli XBB Donglessa on sen rajallinen antoteho: releeseen voidaan kytkeä suoraan maksimissaan 180W (15A @12V) tehoinen lisävalo. Ongelma ei kuitenkaan ole tämän näköinen, vaan pienellä lisäkytkennällä Dongle ("Älyrele") voidaan muuttaa ohjaamaan perinteistä relettä/releitä, jolloin valojen teho ei ole enää rajoittava tekijä.

Käytännössä tämä tapahtuu siten, että älyreleen virta ohjataankin valon sijaan perinteisen "tyhmän" releen herätevirraksi, ja tämä toinen rele mitoitetaan haluttujen lisävalojen mukaan.

Kuinka asennus sitten tapahtuu?

Alta löytyy asennusohje selitettynä sekä kuvana.

1. Kytke älyreleelle (PowerUnit) virta pinniin 2 (merkattu "12-24V")
   1. Yleensä virta saadaan akun plus navasta tai sulakerasialta.
2. Kytke älyreleelle (PowerUnit) maadoitus pinniin 6 (merkattu "GND")
   1. Maadoitus on suositeltavaa tehdä ajoneuvon runkoon.
3. Ota toinen relejohtosarja (esim. Purelux DTP) tai perinteinen rele ja kytke se virtaan ja maihin, samaan paikkaan kuin älyreleen virta ja maadoitus. Kytke perinteisen releen tai relejohtosarjan herätevirtajohto älyreleeltä tulevaan herätejohtoon (Pinni 8)
4. Kytke XBB Dongle auton OBD-porttiin
5. Kytke lisävalo/t johtosarjalta tuleviin liittimiin.
6. Asenna Donglen ohjaukseen käytettävä appi ja ota Dongle käyttöön. Testaa valojen toimivuus.

Yhteenvetona: Lisävalosettien mukana tuleva perinteinen johtosarja kytketään täysin samalla tavalla kuin muissakin asennuksissa. Ainoana erona on, että herätevirta kytketään auton omien pitkien valojen sijasta PowerUnitin pinniin 8, ja lisäksi PowerUnitin virta ja maa tulee kytkeä samaan paikkaan kuin relejohtosarjan virta ja maa. Näihin tarvitsee omat johdot ja liittimet.
